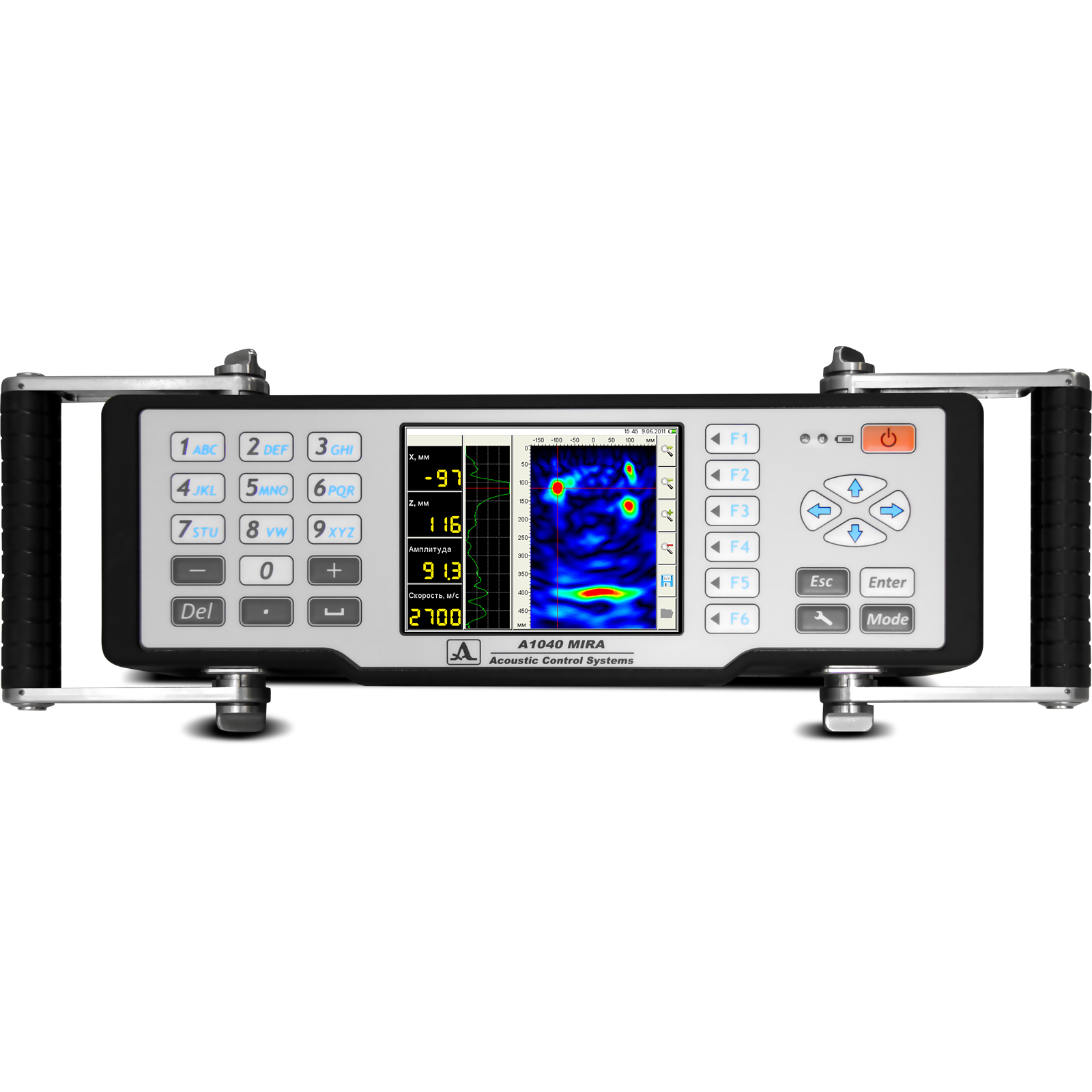

A1040 MIRA混凝土三维超声波成像仪

A1040 MIRA混凝土三维超声波成像仪

A1040 MIRA混凝土三维超声波成像仪是一款便携式手持超声波成像仪，是一款显示混凝土体内部缺陷的设备，需单边接触构件表面，即可清晰成像。

A1040 MIRA能对采集的数据进行层析成像处理。测量单元包含一个天线矩阵，由48个（12排，每排4个）低频宽带换能器组成，以干点接触方式发射剪切波。换能器探头覆有陶瓷，可以在粗糙表面长期工作。每个换能器配备有独立的弹簧悬架，如此可以在不平整的表面上进行检测。天线主频为50kHz。

A1040 MIRA可为建筑结构完整性评估提供良好的检测，相对于其它混凝土超声波检测产品，MIRA优势明显，可检测厚度大的钢筋混凝土构件，提供分辨率高的解析图像，能够很好地用于查找混凝土、钢筋混凝土或自然石块中的外来包体、孔洞、空隙、分层、充填泄露等。

A1040 MIRA对地铁隧道的检测，反映该设备在隧道管片脱空情况的检测上有较好的应用。与其他超声检测产品相比相比，MIRA不需要进行体混凝土声速的校准，直接通过Scan模式表面即可自动根据剪切横波Cs速度进行波速计算，大大简化了测试流程。

产品功能：

• 单边接触结构体，可以对结构内部进行成像

• 可探测的不连续体的尺寸：圆柱体缺陷——直径大于10毫米；球体缺陷——直径大于25毫米

• 速度快 - 每次点测耗时数秒钟

• 易上手，使用简单

• 轻便防震的塑料外壳

• 干点声学接触——检测时无需使用耦合剂

• 天线阵列可适应不平整表面

• 处理的换能器探头

• 对不同的缺陷具有高度的测量度和仪器灵敏度

• 自动计算超声剪切波在测试体中的传播速度

• 系统自带内存以存储数据，使用外部电脑可以B-、C-、D-Scans的切片方式对内部结构作3D成像

应用领域：

• 厚度测量

• 探测灌浆孔道中的空洞

• 分层检测

• 探测混凝土构件中的空洞和蜂巢

• 探测隧道衬砌或路面下的空洞

• 钢筋检测
