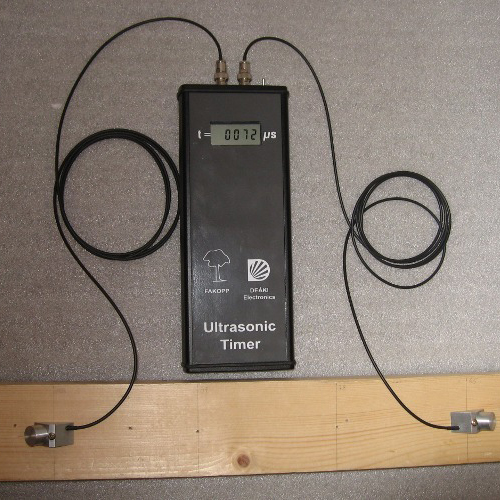

木材超声测试仪


型号:超声测试仪
用途:用于薄木板和苗木测试

匈牙利Fakopp公司是木材检测的设备制造商,致力于林业和木材工业测试设备的研发和生产。匈牙利Fakopp公司具有20多年的专业经验,其产品自2006年引入中国市场后,已广泛应用于国内各大文物研究院、林科院、园林局、木工所、农林类高校等,得到用户的好评。


超声测试仪-产品介绍

      超声波波速是无损评价树木、苗木、木材、薄板、木制品的基本参数。通过波速测量可以确定缺陷的位置和材料的性能。超声测试仪设计用于薄木板和苗木测试。


超声测试仪-使用说明

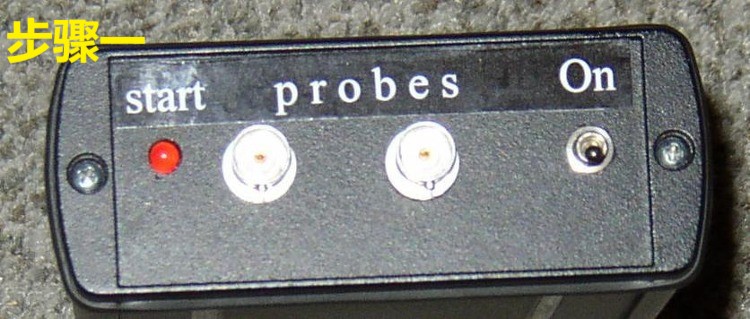

1)将两个压电传感器电缆连接到超声仪的“探头”连接端口;

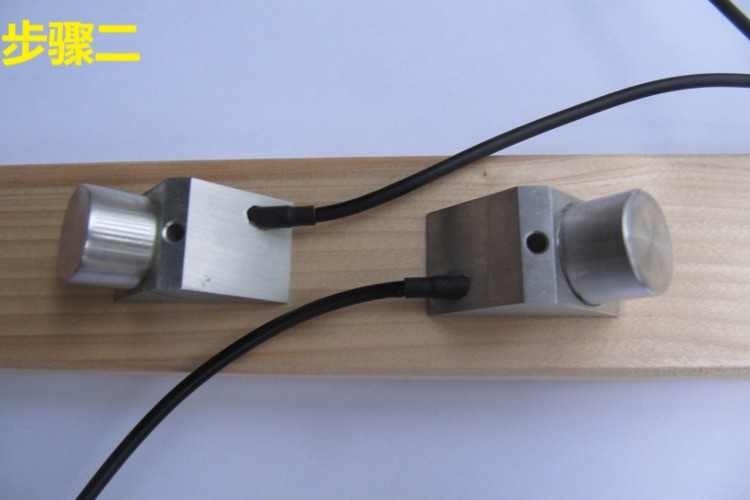

2)将传感器与被测物进行耦合。不理想的耦合将会导致不良的或错误的测试结果;

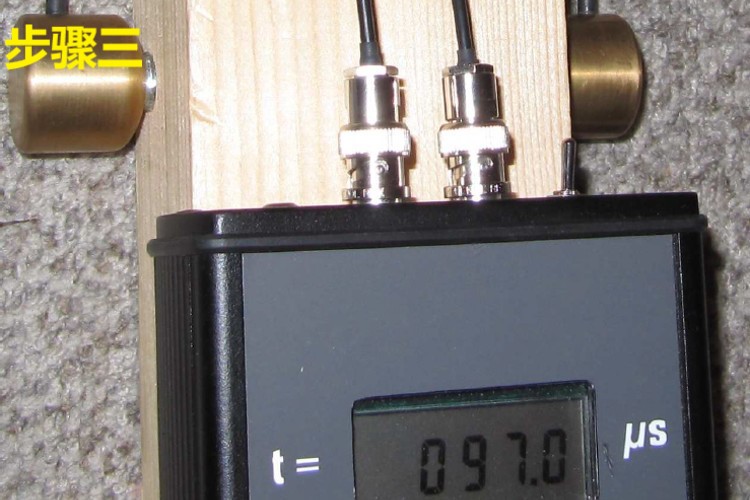

3)打开超声仪,传输时间将以μs的形式显示在屏幕上。打开开关后如果显示“0000”,表示正常;

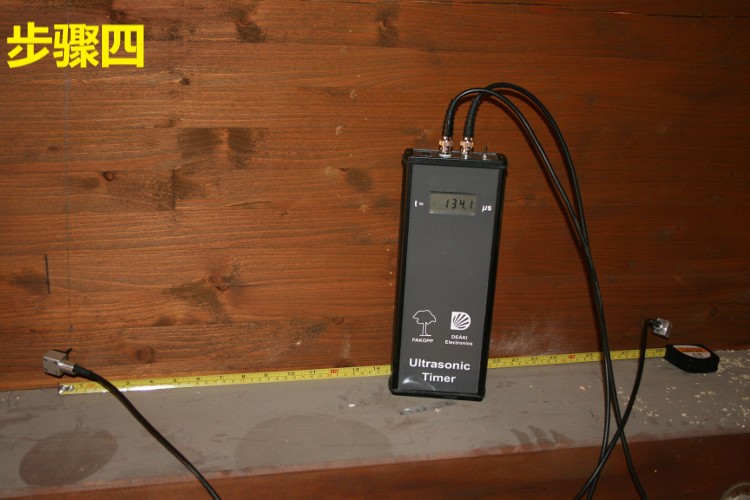

4)请检查2-3个读数。如果读数之间的偏差不超过1μs,为有效数据,记录数据进行下一个样品测试。







技术参数表

 项目 参数
 重量* 910 g
 尺寸 297 x 106x 45 mm
 箱子材质 铝
 频率范围 15-300 kHz
 时间分辨率 0.1 μs
 信号放大器 1000x
 阈电平 120 mV
 激励脉冲
 频率 1次/2秒
 电压 200 V
 持续时间 60 μs
 形状 单脉冲,方波
 电源 9 V电池块
 功耗
 计时器 70 mW
 激励单元 120 mW
 超声传感器频率
 棘波波导 90 kHz
 三角波波导 45 kHz
 工作和存储温度 0-35 °C


*含电池


产品配置表

 名称 数量
 超声仪显示单元 1
 传感器 1
 塑料携带箱 1
 9V可充电电池和充电器 1
 操作手册 1
 示波器(选配) 1
