Fakopp 树木阻抗成像仪


型号:ArborElectro
用途:ArborElectro树木阻抗成像仪能无损地探测真菌侵袭区的位置和尺寸大小。

匈牙利Fakopp公司是木材检测的设备制造商,致力于林业和木材工业测试设备的研发和生产。匈牙利Fakopp公司具有20多年的专业经验,其产品自2006年引入中国市场后,已广泛应用于国内各大文物研究院、林科院、园林局、木工所、农林类高校等,得到用户的好评。


Fakopp 阻抗成像仪-产品介绍

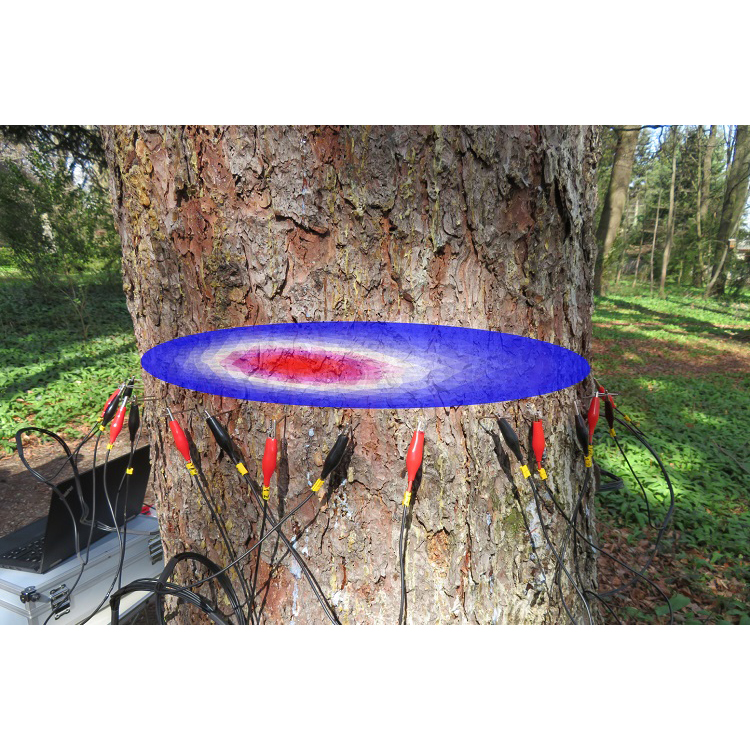

Fakopp 阻抗成像仪能无损地探测树木真菌侵袭区的位置和尺寸大小。它的工作原理是基于树干一圈布置的几个传感器之间的电阻测量。如果两个传感器之间部位的离子浓度有变化,则电阻率将增大或减小。在树木真菌侵袭的早期就能探测出来。


Fakopp 阻抗成像仪-使用说明
1)将
阻抗成像仪主机固定到树上;
2)测量周长以确定合适的形状:圆形、椭圆形或不规则形状等;
3)ArborElectro的电极固定在合适的位置,并测量它们的位置,将测量数据输入计算机;
4)启动计算机开始测量;【注意:测量时不要触摸树,也不要同时进行其它测试。】
5)选择三角参数并循环计算,程序将得出所选横截面的电阻率分布图。


技术参数表

 项目 参数
 激发电压 5-50V,可调步距5V
 电流测量范围 0-20mA;0-400μA;0-40μA
 一次基本测量的时长 640ms
 测量放大系数 1,5,20,100
 内置分配器 1:10
 电源 内置5V/5000mAh锂电池
 持续工作时间* 约2h
 总重** 6 kg
 PC连接 LEMO-USB或蓝牙
 一棵树的总测试时间*** 45分钟
 工作温度范围 0-40 °C

*对平均直径的树而言
**不含PC,包含携带箱、锤子
***一个断面,包括安装、几何尺寸记录和测量


产品配置表

 名称 数量
 GeoPic-32多电极电阻率仪 1
 连接多电极电阻率仪和电脑的LEMO-USB电缆(4针) 1
 给多电极电阻率仪充电的LEMO-USB充电器电缆(3针) 1
 电极连线,每根有8个鳄式夹 4
 50个测量用不锈钢钉(作为电极),直径1.5mm,长度63mm 1
 钢锤 1
 将多电极电阻率仪固定到树上的螺栓 5
 电极拆卸工具 1
 携带箱 1
