A1040 MIRA 3D混凝土三维超声波成像仪


型号:A1040 MIRA 3D
用途:A1040 MIRA 3D是一款用于混凝土三维超声波断层扫描成像仪,用于混凝土内部结构质量评估。
标准规范:T/CECS XXX-202X(送审中),JGJ/T485-2019,江苏省DB32/T 3754-2020,DB34/T 5072-2017,DB37/T 5106-2018,DG/TJ 08-2252-2018,DB13(J)/T 8327-2019,DBJ/T-199-2020

A1040 MIRA 3D混凝土三维超声波成像仪

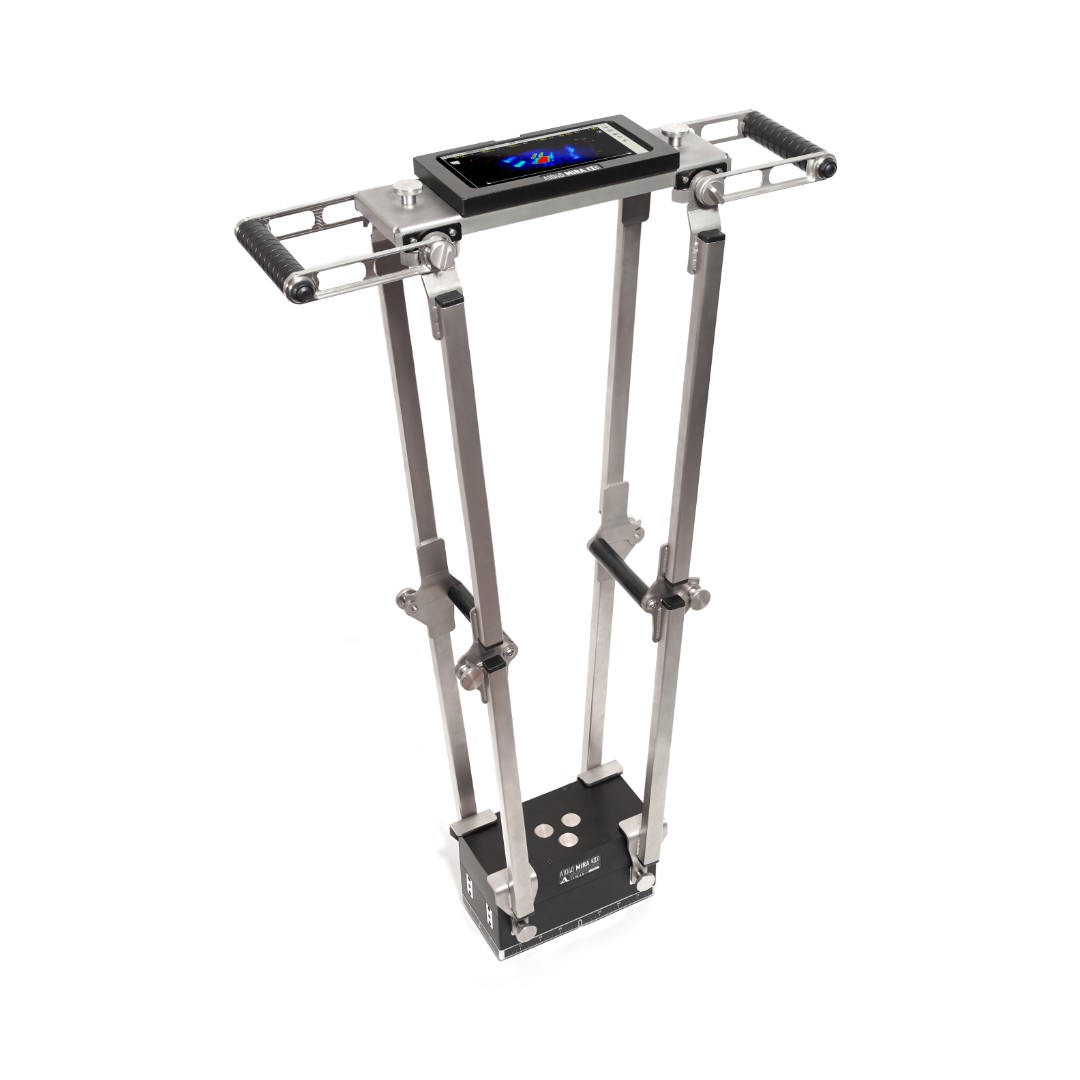

A1040 MIRA 3D是一款混凝土三维超声波成像仪(以下用型号代替),是ACSYS厂家(简称ACS)的产品,用于混凝土内部结构质量评估。A1040 MIRA 3D每个探头拥有独立的脉冲发射-接收通道,三维全矩阵数据采集,各个位置均实时3D成像,内部缺陷直观可见。该设备平行通道数可达32通道,穿透深度可达2.5m。设备成功应用于用户模型箱内部结构测试、隧道衬砌灌浆密实度检测、混凝土内部结构缺陷检测。

产品特点:

  • True3D® 断层扫描 - 每个位置实时FMC /TFM三维成像

  • A-DPC®干点式传感器 - 采用新型低噪音传感器技术,能深度穿透和强灵敏度

  • 开口裂缝尺寸测量- 裂缝定量评估功能

  • 可扩展孔径- 由两个或多个阵列单元组成任意孔径配置

  • INTROVIEW® Pro- 用于远程单元控制和3D成像及大数据分析的台式或笔记本PC软件

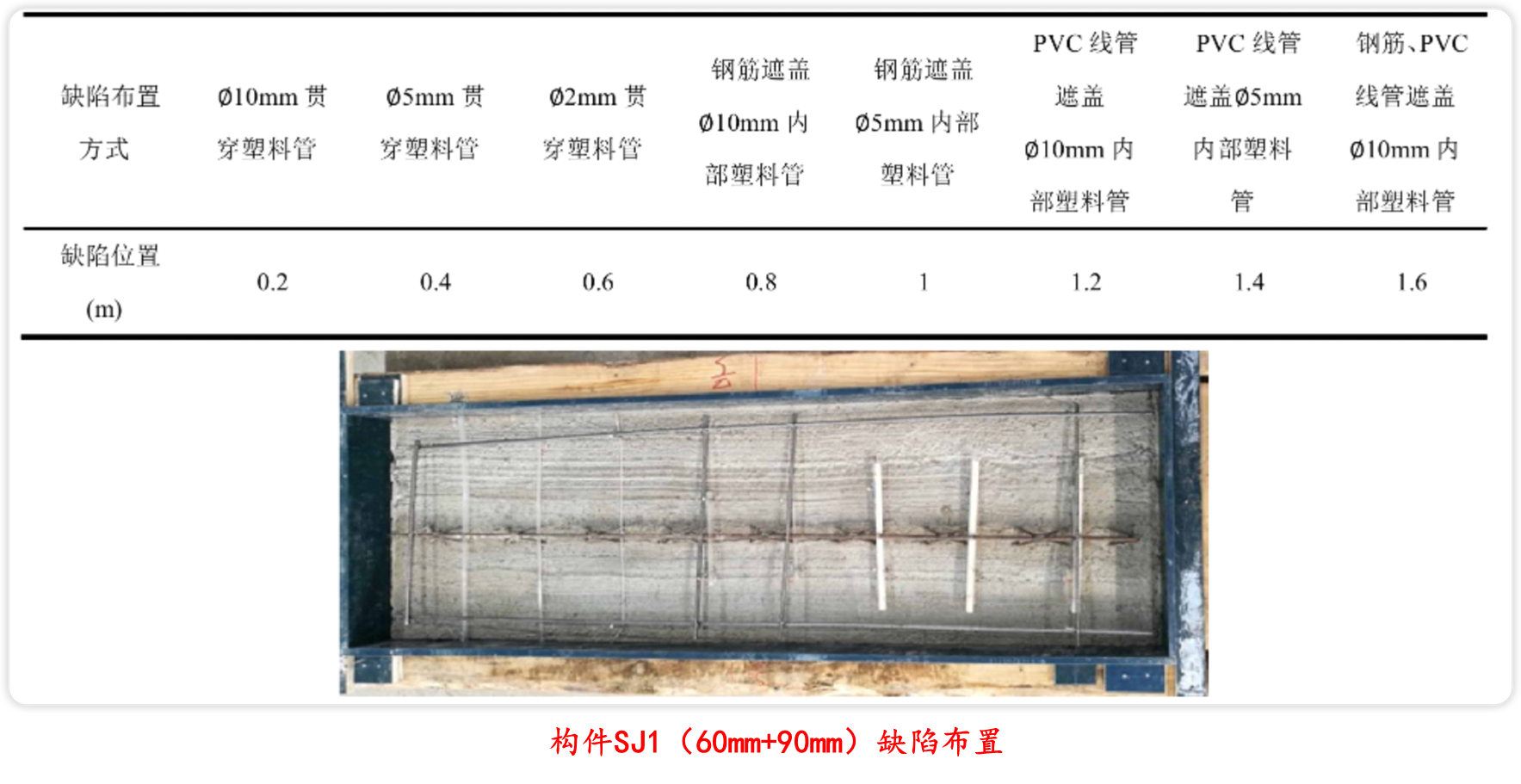

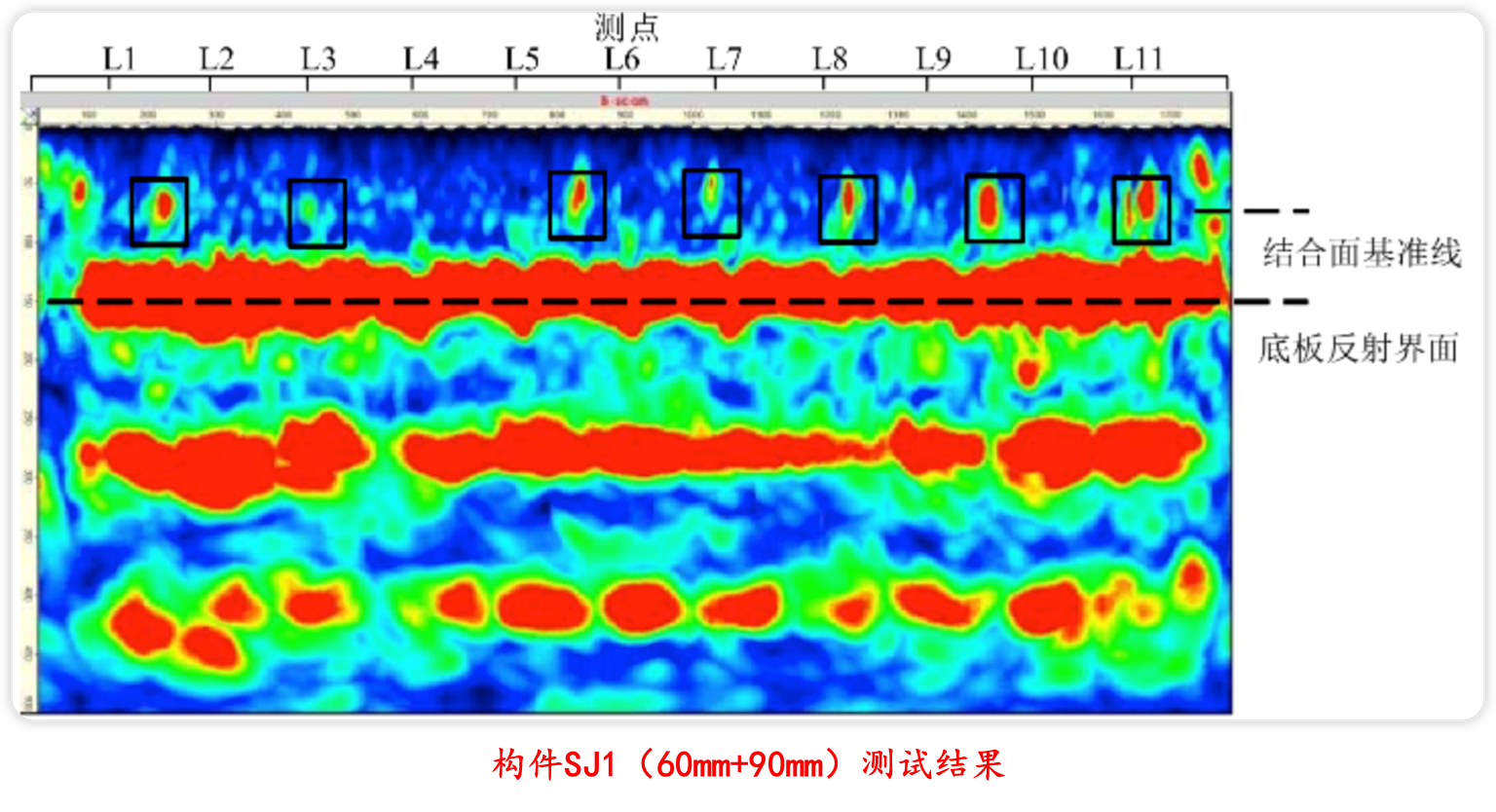

叠合楼板质量检测技术研究



符合技术规范:

 ◆ T/CECS XXX-202X《装配式混凝土结构检测技术标准》
 ◆ JGJ/T485-2019《装配式住宅建筑检测技术标准》
 ◆ 江苏省DB32/T 3754-2020 《装配整体式混凝土结构检测技术规程》
 ◆ DB34/T 5072-2017《装配式混凝土结构检测技术规程》
 ◆ DB37/T 5106-2018《装配式混凝土结构现场检测技术标准》
 ◆ DG/TJ 08-2252-2018《装配整体式混凝土建筑检测技术标准》
 ◆ DB13(J)/T 8327-2019《装配式混凝土结构建筑检测技术标准》
 ◆ DBJ/T-199-2020《装配式混凝土结构检测技术标准》


技术参数:

参数规格
 单个A-DPC 传感器阵列配置4 ×8
 可扩展增配阵列
 平行DAQ通道数32
 频率带宽10~100KHz
 穿透深度(视混凝土性质而定)最大3m
 最大覆盖面积10×10㎡
 帧重复率
  •  2D成像
  •  3D成像
25Hz
2Hz
 一次充电使用时间高达10小时


包装清单:

名称数量
 配置32个DPC传感器的电子单元1个
 带保护罩的平板PC1个
 用于定期功能测试的参考试块1块
 可更换的18650锂电池一组
 电源,Type-C2根
 USB数据线,Type-C2根
 INTROVIEW Pro软件,
 带12个月的升级& 支持服务
1个
 便携箱1只
 质保证书1份
 操作手册1份
 更换电池的螺丝刀2把
