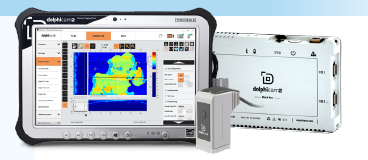

Dolphicam2便携式超声相控阵成像仪

dolphicam2是一款便携式的超声相控成像仪，能够对复合材料、金属和非金属等多种材料进行高分辨率成像和精确测量。

凭借简单直观、灵敏友好的用户系统，操作人员可轻松上手，并通过实时生成可测试图像，快速做出判断。

1.黑匣子及平板电脑

dolphicam2是由一台10英寸松下Toughpad FZ-G1平板电脑及黑匣子组成，配有兼顾稳定的支架，可以在几乎任何角度稳固支撑设备，方便使用人员操作。

特点

• 复合人体工程学

• 可连接外部PC

• 音频蜂鸣器

• 蓝牙

• WiFi

• 相机

平板电脑配备日光可视屏、可触屏手套及防水智能触控笔。

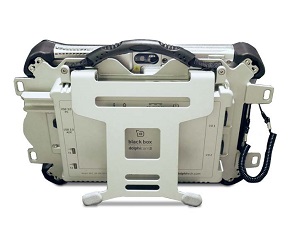

黑匣子与平板电脑由一个坚固的金属支架链接，整个系统轻便紧凑且坚固耐用。

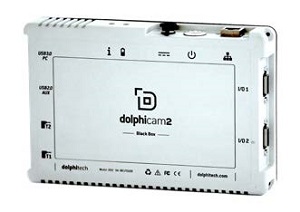

黑匣子是整个系统的核心，驱动TRM同时连接到平板电脑运行和展示软件。

该设备经过测试，可承受1.3米的落差，IP66防护，电池连续使用时长达6-8小时。

平台电脑配备英特尔i5处理器、8GB内存和256GB固态硬盘。

2.软件

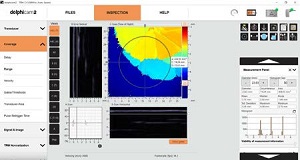

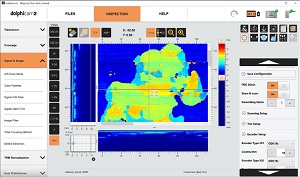

dolphicam2软件在无损检测软件包中是独一无二的，从头开始设计，以补充设备的成像能力（包括实时C扫描成像）。所测得的超声图像不仅使用传统的信号幅度显示，并且能显示TOF超声波飞行时间，生成一张实时的、袋深度编码的彩色图像。进一步实现3D可视化实时成像图，使得检测结果更容易被用户理解。

2.1 测量

- 深度B扫描

- 深度和幅度C扫描

- 圆形（直径，周长面积）

- 线性C扫描

- 矩形（宽度，高度，面积）

2.2 视图

- A扫描

- B扫描（水平/垂直，TFM）

- C扫描（幅度，TOF飞行时间）

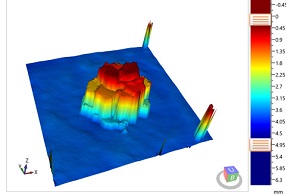

- 3D成像（幅度，TOF飞行时间）

- 图像缝合视图

2.3 特点

• 配备两轴编码器接口，可连接扫查器

• 可使用网格工具或手动方式拼接C扫图功能

• 可配置设置文件，方便随时调用

• 全矩阵捕获（FMC）技术应用

• 全聚焦法（TFM）技术应用

• 配备模拟TCG功能

• 配备数字时间校正增益（TCG）功能

• 可自动生成报告

• 缺陷检测评估功能

• 数据统计直方图应用
